Como usar o equipamento OTDR para detectar a presença de água em cabos de fibra óptica?

Detectar a presença de água em cabos de fibra óptica é uma tarefa crucial para manter a integridade e o desempenho das redes de fibra óptica. Como um fornecedor de confiança do equipamento OTDR (Optical Time Doman Refflefeter), sou bem - versado no processo e ansioso para compartilhar informações sobre como usar o equipamento OTDR para essa importante detecção.

Compreendendo o impacto da água em cabos de fibra óptica

A água pode causar danos significativos aos cabos de fibra óptica. Quando a água entra no cabo, ela pode reagir com as fibras de vidro, levando à atenuação e perda de sinal. Com o tempo, também pode causar danos físicos à estrutura do cabo, como a corrosão dos componentes metálicos do cabo e a degradação da jaqueta de proteção. Além disso, a formação de gelo em ambientes frios pode enfatizar ainda mais o cabo e potencialmente quebrar as fibras.

Preparativos de detecção pré -detecção

Antes de usar o equipamento OTDR para detectar água em cabos de fibra óptica, são necessárias várias etapas preparatórias.

Primeiro, verifique se o dispositivo OTDR está em condições de trabalho adequadas. Verifique a fonte de alimentação, a tela de exibição e as portas de conexão. Verifique se o dispositivo foi calibrado recentemente de acordo com as instruções do fabricante. A calibração é essencial para medições precisas, pois compensa as variações internas nos componentes do OTDR.

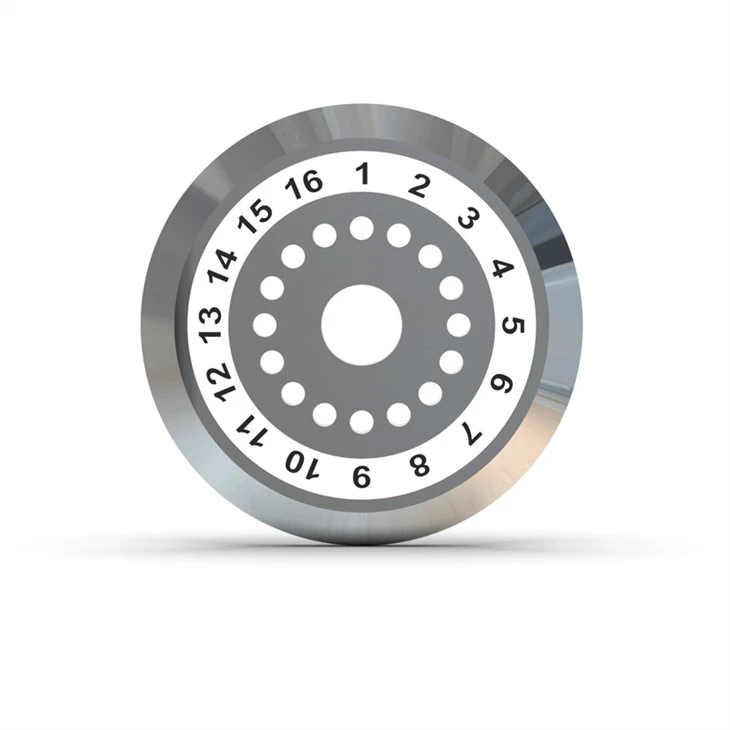

Segundo, junte todas as ferramentas necessárias. Você pode precisar de umCortador convencionalPara aparar a fibra termina de maneira limpa, umLâmina de reposição de fibraspara corte preciso e umHaste de percussão mecânica de soldagem de fibra ópticaCaso o splicing seja necessário durante o processo.

Terceiro, obtenha as especificações do cabo. Conheça o tipo de cabo de fibra óptica (modo único ou múltiplo), o comprimento do cabo e os valores esperados de atenuação. Esta informação o ajudará a interpretar os resultados do OTDR com precisão.

Conectando o OTDR ao cabo de fibra óptica

Depois que os preparativos estão completos, é hora de conectar o OTDR ao cabo de fibra óptica.

Limpe as extremidades da fibra cuidadosamente usando lenços - lenços gratuitos e uma solução de limpeza adequada. Qualquer sujeira ou detritos nas extremidades da fibra pode causar leituras imprecisas. Em seguida, conecte o OTDR ao cabo usando um conector adequado. Verifique se a conexão está segura e não há acessórios soltos.

Configurando os parâmetros OTDR

Depois de conectar o OTDR ao cabo, você precisa configurar os parâmetros apropriados no dispositivo OTDR.

1. Seleção de comprimento de onda: Escolha o comprimento de onda apropriado para a medição. Para a maioria dos cabos de fibra óptica, os comprimentos de onda comuns são de 1310 nm e 1550 nm. O comprimento de onda de 1310 nm é mais sensível a pequenas curvas e descontinuidades, enquanto o comprimento de onda de 1550 nm é melhor para medições de distância longa e pode detectar problemas de escala maiores.
2. Configuração do intervalo: Defina o intervalo no OTDR para cobrir todo o comprimento do cabo de fibra óptica. Se o intervalo estiver muito curto, talvez você não consiga ver todo o perfil do cabo. Se estiver definido por muito tempo, a resolução pode ser reduzida, dificultando a detecção de pequenas alterações no sinal.
3. Seleção de largura de pulso: A largura do pulso afeta a resolução e a faixa dinâmica do OTDR. Uma largura de pulso mais curta fornece uma resolução mais alta, mas uma faixa dinâmica mais baixa, enquanto uma largura de pulso mais longa fornece uma resolução mais baixa, mas uma faixa dinâmica mais alta. Selecione a largura do pulso com base no comprimento do cabo e na localização esperada da entrada de água.

Tomando a medição

Com o conjunto de parâmetros, inicie a medição OTDR. O OTDR enviará um pulso de luz para o cabo de fibra óptica e medirá a luz retroespalhada e refletida.

Durante a medição, é importante garantir um ambiente estável. Evite vibrações ou movimentos que possam afetar o cabo ou o dispositivo OTDR. A medição pode levar alguns segundos a alguns minutos, dependendo do comprimento do cabo e das configurações de OTDR.

Interpretando os resultados do OTDR

Depois que a medição estiver concluída, você precisa interpretar o traço OTDR para detectar a presença de água no cabo de fibra óptica.

1. Aumento da atenuação: Um dos principais indicadores de água no cabo é um aumento anormal na atenuação. Se houver um aumento repentino ou gradual na atenuação ao longo do comprimento do cabo, pode ser um sinal de entrada de água. A água absorve e espalha a luz, fazendo com que a força do sinal diminua.
2. Reflexões: Reflexões incomuns no traço OTDR também podem indicar água. A água pode criar interfaces dentro do cabo, o que faz com que a luz reflita de volta ao OTDR. Essas reflexões aparecerão como picos no traço.
3. Mudanças de passo no rastreamento: Uma etapa - como a mudança no rastreamento do OTDR pode sugerir a presença de água. Isso pode ser devido à diferença no índice de refração entre as seções secas e úmidas do cabo.

Localizando o ponto de entrada de água

Se o rastreamento OTDR indicar a presença de água, o próximo passo é localizar o ponto exato da entrada de água.

Use a escala de distância no rastreamento OTDR para estimar a localização do problema. O OTDR mede o tempo necessário para o pulso de luz viajar até o ponto de reflexão ou atenuação e costas, e depois converte desta vez em uma distância.

Para uma localização mais precisa, pode ser necessário executar testes adicionais. Por exemplo, você pode usar um localizador de falhas de fibra óptica em combinação com o OTDR para identificar a localização exata da entrada de água.

Siga - Ações

Depois que o ponto de entrada de água estiver localizado, as ações de acompanhamento apropriadas devem ser tomadas.

1. Isolar a área problemática: Se possível, isole a seção do cabo onde a água está presente. Isso pode impedir que a água se espalhe ainda mais e causando mais danos.
2. Seque o cabo: Dependendo da gravidade da entrada de água, pode ser necessário secar o cabo. Isso pode ser feito usando equipamentos de secagem especializados ou permitindo que o cabo seque naturalmente em uma área ventilada bem.
3. Reparar ou substituir o cabo: Se o dano for grave, pode ser necessário reparar ou substituir a seção afetada do cabo. Use oCortador convencionaleLâmina de reposição de fibraspara cortar a parte danificada e depois unir em uma nova seção de cabo usando oHaste de percussão mecânica de soldagem de fibra óptica.

Conclusão

O uso de equipamentos OTDR para detectar a presença de água em cabos de fibra óptica é um processo complexo, mas essencial, para manter a confiabilidade das redes de fibra óptica. Seguindo as etapas descritas acima, você pode detectar com precisão a entrada de água, localizar a área do problema e tomar ações apropriadas para reparar o cabo.

Como fornecedor líder de equipamentos OTDR, estamos comprometidos em fornecer produtos de alta qualidade e excelente atendimento ao cliente. Nossos dispositivos OTDR são projetados com a mais recente tecnologia para garantir medições precisas e confiáveis. Se você estiver interessado em comprar equipamentos OTDR ou tiver alguma dúvida sobre a detecção de cabos de fibra óptica, não hesite em entrar em contato conosco para compras e discussões adicionais.

Referências

• "Teste e medição de fibra óptica", de Peter J. Winzer e Rüdiger Ryf.
• "Comunicação de fibra óptica: princípios e prática", de John M. Senior e M. Yousif Jamal.
